Opis

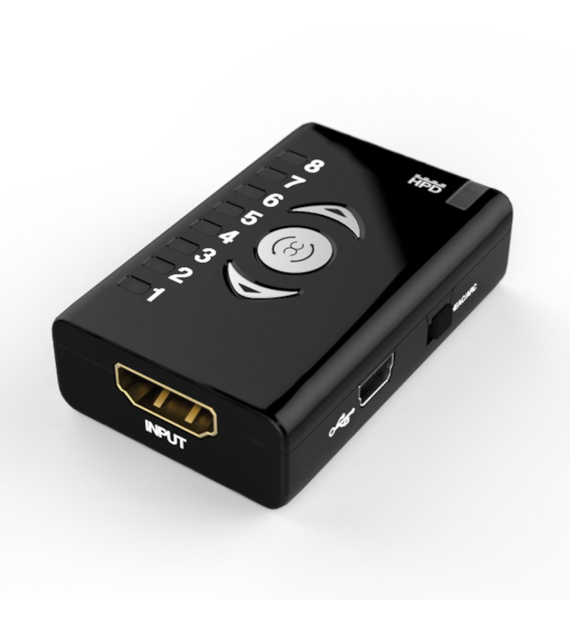

Doctor HDMI to rozwiązanie problemów z HDCP/HDMI między źródłem a wyświetlaczem. Może być łatwo dostosowany do wybranych zdarzeń EDID i Hot plug.
Urządzenie ma osiem obszarów pamięci EDID, z których część jest konfigurowalna przez użytkownika.
Możliwe jest również kopiowanie EDID wyświetlacza do jednego z obszarów.
Oprogramowanie PC pozwala edytować parametry i zarządzać EDID.
Urządzenie może być zasilane z HDMI lub portu USB.
Firmware można aktualizować automatycznie poprzez plik .exe.
Aby rozwiązać problemy z handshake, można przesunąć przełącznik na boku.
Funkcje
• Komunikator EDID między 1 wejściem HDMI a 1 wyjściem HDMI
• Obsługuje HDMI 1.4a dla rozdzielczości do WUXGA 1920x1200
• Rozwiązuje problemy z nawiązywaniem połączenia (tzw. "handshake") łącznie z czarnym ekranem, zarządzanie EDID, emulacja HDMI i DVI
• Wzmacnianie sygnału do 50m z dostarczeniem dodatkowego napięcia +5V dla aktywnych kabli HDMI
• Predefiniowane i indywidualne ustawienia EDID za pomocą przycisku funkcyjnego
Specyfikacja techniczna Dr. HDMI
• Zgodność z HDMI 1.4a
• 8 profili EDID (5 predefiniowanych, 2 programowalne przez użytkownika, 1 kopia z urządzenia odbiorczego)
• Resetowanie zdarzeń HPD (np. w momencie zmiany ustawień EDID)
• Kompensacja strat kablowych do 50 metrów
• Utrzymywanie aktywnego wyjścia HDMI/DVI-D źródła
• Możliwość aktualizacji i aktualizacji oprogramowania z komputera przez USB
• Programowalne przez użytkownika profile EDID
• Funkcja wykrywania EDID urządzenia odbiorczego
• Rozszerzenie integralności sygnału do 50 metrów!
• Przełącznik HDMI Pin14 on/off do rozwiązania problemów zgodności HEAC/ARC
• Obsługa dowolnej rozdzielczości, w tym standardów HDMI
• Pasmo video: 2,25 Gbps
• Obsługa wideo: Jednokierunkowe 225 MHz, 2k, WUXGA, 1080p60/12-bit głębokie kolory i x.v.color
• Obsługa audio: Dolby True HD i DTS Master Audio
• Kompensacja kabla wejściowego
• Obsługa rozszerzonego EDID CEA861, 256 bajtów
• Przekazywanie HDCP
• Przekazywanie Lip Sync
• Przekazywanie protokołu CEC
• Zasilanie: Uniwersalny zasilacz USB
• Zgodność: HDCP/FCC/CE
• Wymiary: 60 mm S x 40 mm G x 20 mm W
• Waga netto: 50 gram
• Złącze wejścia/wyjścia: żeńskie HDMI
• USB: żeńskie złącze Mini USB-B
