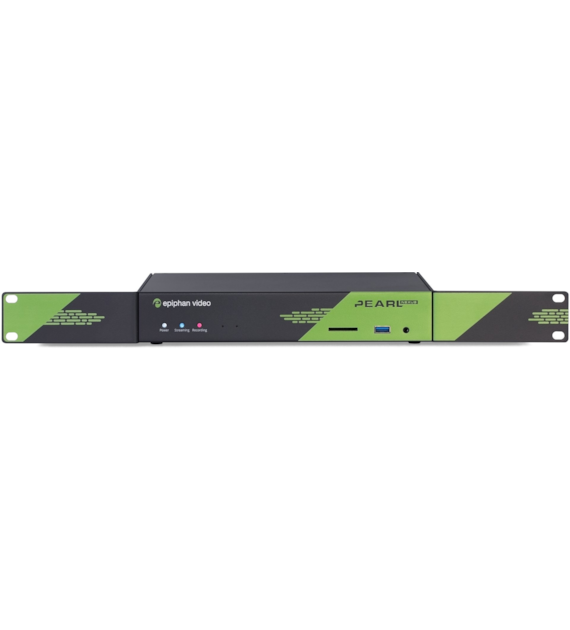

Epiphan Pearl Nexus to najnowszy, zaawansowany enkoder i procesor AV w formacie rack 1U, stworzony z myślą o pełnej automatyzacji nagrań i streamingu w instalacjach stałych. Urządzenie pozwala na jednoczesne miksowanie i realizację do 3 niezależnych kanałów wideo, wykorzystując bogatą gamę wejść fizycznych (HDMI, SDI, USB) oraz sieciowych, w tym NDI|HX i SRT. Dzięki całkowitej rezygnacji z ekranu frontowego na rzecz zdalnego zarządzania chmurowego, Nexus idealnie sprawdza się w systemach korporacyjnych i edukacyjnych. Oficjalne wtyczki integracyjne gwarantują bezproblemową współpracę z systemami sterowania wiodących producentów oraz platformami typu Panopto czy Kaltura.
| Wejścia wideo (Video inputs) | |
| Lokalne wejścia wideo | 1x 3G SDI, 2x HDMI 1.4a, 2x USB 3.0 (UVC) – panel tylny |
| Wideo przez Ethernet | 1x RTSP, 1x SRT (push), 2x NDI|HX, 1x Przeglądarka (Browser) |
| Złącza | 2x HDMI typ A (żeńskie), 1x BNC (żeńskie), 2x USB-A (żeńskie) – panel tylny, 1x RJ-45 (żeńskie) |
| Proporcje obrazu | 3:2, 4:3, 16:9, 16:10 oraz niestandardowe proporcje |
| Standardy rozdzielczości | PAL, PAL wide, NTSC, NTSC wide |
| Zakres rozdzielczości wejściowych | Od 640×480 do 1920×1200 |
| Płynność (Klatkaż) | Do 60 kl./s (fps) |
| Przestrzenie barw wejścia wideo | HDMI: RGB 4:4:4, YCRCB 4:2:2, YCRCB 4:4:4 | SDI: RGB 4:4:4, YCRCB 4:2:2 |
| Usuwanie przeplotu (Deinterlacing) | Tak |
| Maksymalna długość kabla | 3G-SDI: 300 stóp (ok. 91 m) | USB 3.0: 6 stóp (ok. 1,8 m) |
| Wejścia audio (Audio inputs) | |
| Analogowe wejścia audio |
2x XLR poziom mikrofonowy/profesjonalny poziom liniowy (+4.0 dBu) do 12.3 VRMS +24 dBu (zbalansowane/niezbalansowane, mono lub para stereo L/R); zasilanie fantomowe opcjonalne 2x 1/4" TRS profesjonalny poziom liniowy (+4.0 dBu) do 12.3 VRMS, +24 dBu (zbalansowane/niezbalansowane, mono lub dwie pary stereo L/R) 1x RCA konsumencki poziom liniowy -10 dBV (para stereo L/R) 1x wejście stereo 3.5 mm dla mikrofonów elektretowych (niezbalansowane) |
| Złącza (Analogowe) | 2x gniazda combo XLR/TRS (żeńskie), 2x RCA (żeńskie), 1x 3.5 mm (żeńskie) – panel tylny |
| Cyfrowe wejścia audio | 1x SDI, 2x HDMI, 2x USB (panel tylny), 1x RTSP (z wejścia RTSP przez Ethernet), 1x SRT (z wejścia SRT przez Ethernet) |
| Złącza (Cyfrowe) | 2x HDMI typ A (żeńskie), 1x BNC (żeńskie), 2x USB-A (żeńskie) – panel tylny, 1x RJ-45 (żeńskie) |
| Regulacja wzmocnienia audio | Od 0 dB do +30 dB |
| Wyciszenie (Mute) | Tak |
| Konfigurowalne opóźnienie audio | Od -300 ms do +300 ms |
| Przetwarzanie wideo (Video processing) | |
| Przestrzeń barw wyjścia wideo | 4:2:0, 8 bitów na kolor |
| Kodeki wideo |
H.264/AVC (ITU H.264, ISO/IEC 14496-10) 4:2:0, 8-bitowy kolor (Profile: High, Main, Baseline | Poziomy: 3.0, 3.1, 3.2, 4.0, 4.1) Motion JPEG |
| Przepływność (Bitrate) | Od 1 do 50 Mbps (wybieralny) |
| Kontrola przepływności | Stała (CBR) |
| Sprzętowo akcelerowane kodowanie | Opcjonalne |
| Skalowanie wideo | Programowe |
| Klatki kluczowe (Key frames) | 1/2 s oraz od 1 s do 5 s w odstępach 1-sekundowych |
| Dostęp zdalny | Zdalne logowanie w celu rozwiązywania problemów i sterowania. Chmurowe wersje panelu administracyjnego oraz Epiphan Live dostępne przez internet. |
| Przetwarzanie audio (Audio processing) | |
| Kompresja | MP3, AAC oraz PCM |
| Częstotliwość próbkowania | MP3: 22 kHz, 44 kHz, 48 kHz | AAC: 16 kHz, 22 kHz, 44 kHz, 48 kHz | PCM: 22 kHz, 44 kHz, 48 kHz |
| Przepływność (Bitrate) | Od 64 do 320 kbps (dla MP3 i AAC) |
| Wyjście wideo (Video output) | |
| Typy sygnałów | 1x HDMI 1.4a, 3x cyfrowe wideo H.264/AVC przez Ethernet |
| Złącza | 1x HDMI, 1x RJ-45 (żeńskie) |
| Kodowane kanały | Do trzech kanałów 1080p przy 30 kl./s z jednym źródłem wideo Full HD na kanał (rekomendowane) |
| Protokoły strumieniowania | MPEG-TS, FLV, RTSP over TCP/UDP, SRT (push) over UDP, HLS (push) over HTTP/HTTPS, Multi-publish do serwera strumieniowego / CDN (SRT, RTSP, RTMP, RTMPS), HLS (pull) – natywny strumień Apple HTTP/HTTPS dla urządzeń iPad, iPhone i iPod Touch |
| Strumienie Multicast | RTP, MPEG-TS & RTP oraz MPEG-TS over UDP i SAP |
| Zakresy rozdzielczości | Nagrywanie: 480p do 1920×1200p | Podgląd kontrolny (Confidence monitoring): 480p do 1920×1200p | Strumieniowanie: 480p do 1920×1200p |
| Płynność (Klatkaż) | Do 60 kl./s (fps) |
| Formaty wyjściowe | H.264/AVC (ITU H.264, ISO/IEC 14496-10) 4:2:0, 8-bitowy kolor (Profile: High, Main, Baseline | Poziomy: 3.0, 3.1, 3.2, 4.0, 4.1), Motion JPEG |
| Kształtowanie ruchu sieciowego | Dla strumieni multicast: od 4 Mbps do 95 Mbps (konfigurowalne) |
| Wyjście audio (Audio output) | |
| Analogowe wyjście audio | 1x gniazdo słuchawkowe stereo mini-jack 3,5 mm – panel przedni |
| Cyfrowe wyjścia audio | Audio RTSP i SRT przez Ethernet, audio HLS przez HTTP/HTTPS, audio HDMI (osadzone) |
| Monitoring i sterowanie (Monitor and control) | |
| Klawiatura USB | Możliwość podłączenia standardowej klawiatury USB (opcjonalnie) |
| Lampka statusu USB | Możliwość podłączenia pojedynczej lampki sygnalizacyjnej USB (opcjonalnie); obsługiwane modele: Kuando BusyLight UC Alpha i UC Omega, Delcom Products USB HID wskaźniki jedno- i wielokolorowe |
| Nagrywanie i pamięć (Recording and storage) | |
| Formaty nagrywania | AVI, MOV, MP4 oraz MPEG-TS |
| Formaty przesyłanych plików | JPEG, PNG |
| Pamięć wewnętrzna | Zależna od modelu (SSD lub karta SD) |
| Karta SD | Dostępna w przyszłych wersjach oprogramowania sprzętowego |
| System plików dla karty SD | Do ustalenia (TBD) |
| Protokoły transferu plików | FTP, SFTP, SCP, klient AWS S3 oraz klient WebDAV, RSync |
| Protokoły sieciowego udostępniania plików | CIFS/SMB |
| System plików dla pamięci USB | FAT16, FAT32, XFS, EXT2, EXT3, EXT4, NTFS |
| Zewnętrzne porty USB | 1x USB 3.0 0.9A – panel przedni, 2x USB 3.0 0.9A (UAV/UAC) – panel tylny |
| Przepływność (Bitrate) | Do 50 Mbps |
| Komunikacja (Communication) | |
| Standardy USB | USB 1.1, USB 2.0 oraz USB 3.0 | Zgodność z HDCP |
| Port szeregowy | 1x Dwukierunkowy RS-232 (przez adapter USB na port szeregowy) |
| Protokoły szeregowe | Bity danych: 7 lub 8 (domyślnie), Bity stopu: 1, Parzystość: Brak, Kontrola przepływu: Brak, sprzętowa lub programowa | Prędkość transmisji: 19200 bps |
| Port hosta Ethernet | 1x RJ-45 (żeńskie), opcjonalny drugi port |
| Prędkość transmisji Ethernet | 10/100/1000 Base-T, half/full duplex z automatycznym wykrywaniem |
| Podwójna karta sieciowa (Dual NIC) | Tak |
| Maksymalna jednostka transmisji (MTU) | Od 68 do 1500 MTU (konfigurowalna) |
| Protokoły sieciowe | DHCP, TLS 1.2, LDAP, mDNS, SAP, RTP, MPEG-TS & RTP oraz MPEG-TS/UDP, 802.1x, EAPOL, EAP-TTLS, EAP-TLS, PEAP, HTTP, HTTPS, NTP, PTP, FTP, SFTP, SCP, AWS S3 |
| Wykrywanie/Rozgłaszanie sieciowe | SAP |
| Bezpieczeństwo sieciowe (Network security) | |
| Metody uwierzytelniania 802.1x EAP | PEAP, EAP-TLS, EAP-TTLS |
| Administracja i sterowanie (Administration and control) | |
| Panel administracyjny | Lokalny interfejs sieciowy Web UI do pełnej administracji. |
| Epiphan Live | Lokalny interfejs sieciowy do łatwego sterowania strumieniowaniem, nagrywaniem i przełączaniem kanałów. |
| Bezpieczny dostęp | Wiele kont użytkowników i haseł. Protokół HTTPS dla bezpiecznego dostępu do panelu administracyjnego i Epiphan Live, a także dla dostępu z sieci lokalnej do transmisji kanału na żywo. |
| Dostęp zdalny | Epiphan Cloud dla zdalnego zarządzania urządzeniem i zdalnego logowania. |
| Interfejs API | Tak (HTTP/HTTPS lub RS-232) |
| Integracje (Integrations) | |
| Systemy zarządzania treścią (CMS) | Panopto, EchoVideo, YuJa, Opencast, Kaltura |
| Zarządzanie i dostęp w chmurze | Epiphan Edge |
| Platformy sterowania | Crestron, Q-SYS, Extron |
| Zasilacz AC/DC (AC/DC power adapter) | |
| Model | ADP 60KD BA |
| Znamionowa moc wejściowa | 90 do 240 VAC, 47 do 63 Hz |
| Znamionowa moc wyjściowa | 12 VDC, 5.0 A, 60 W |
| Średnia wydajność aktywna | 88% |
| Wydajność (przy obciążeniu 10%) | 95% |
| Pobór prądu bez obciążenia | 0.21 W |
| Producent zasilacza | Delta Electronics Inc. |
| Ogólne (General) | |
| Temperatura pracy | 0°C do 40°C (32°F do 104°F) |
| Chłodzenie | Wentylator, przepływ powietrza: z boku na bok |
| Obudowa | Metalowa |
| Obudowa / Format | 1RU (do montażu w szafie rack) z odłączanymi uchwytami |
| Wymiary (szer. × głęb. × wys.) | 483 mm × 190 mm × 43 mm (z zainstalowanymi uchwytami rack, po demontażu gumowych nóżek) |
| Waga | 2,4 kg (5.3 lbs) |
| Zasilanie | Zewnętrzne: 1.5 A, 100-240 VAC, 50 do 60 Hz (60 W); 1.3 A, 100-240 VAC, 50 do 60 Hz (84 W) |
| Znamionowy prąd wejściowy | 12 VDC, 5.0 A (maksymalnie / zasilacz 60 W); 12 VDC, 7.0 A (maksymalnie / zasilacz 84 W) |
| Zgodność z przepisami | Zgodność z FCC: Część 15 | Zgodność z CE: Dyrektywa 2014/30/UE – Kompatybilność elektromagnetyczna, Dyrektywa 2014/35/UE – Dyrektywa niskonapięciowa, Dyrektywa 2011/65/UE – RoHS |
