Wielofunkcyjny system dystrybucji Audio Video – system naścienny
Łatwy w obsłudze, może być używany w salach wystawowych, salach konferencyjnych i lekcyjnych, co czyni go inteligentnym systemem do zastosowań edukacyjnych

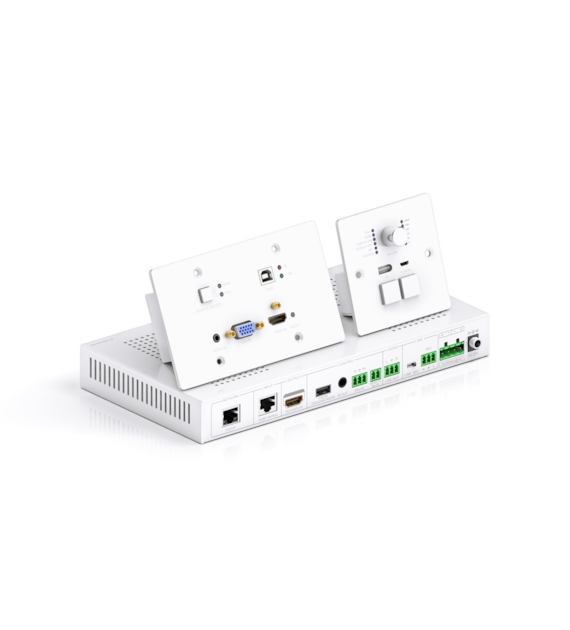

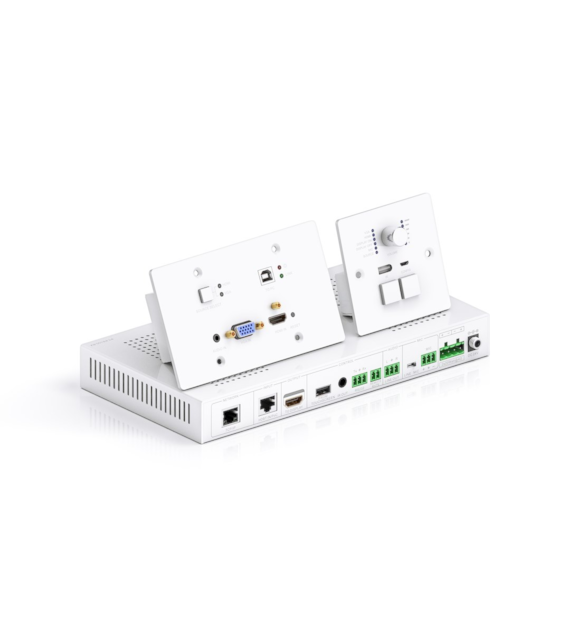

PT-PK100 to urządzenie zaprojektowane z myślą o przełączaniu sygnału video HDMI/VGA, z możliwością sterowania systemem oraz wbudowanym analogowym wzmacniaczem dźwięku
Cechy
PT-PK100 wykorzystuje chipsety z serii Valens Colligo, zapewniając zasilanie, sterowanie oraz sygnał video (do 1080P) i dźwięk przesyłane pojedynczym kablem Cat/Ethernet o max długości 30m między nadajnikiem naściennym a odbiornikiem
Panel sterujący naścienny łączy się z nadajnikiem za pomocą oddzielnego kabla Cat/Ethernet
Zasilanie potrzebne systemowi jest dostarczane przez odbiornik i dystrybuowane za pośrednictwem PoC
Z dodatkowych funkcji mamy wbudowany interfejs WWW, dzięki któremu możemy sterować i zarządzać ustawieniami, jak np. audio
• Wbudowany wzmacniacz dwukanałowy (2x20 watt 4 Ohm)
• Obsługuje rozdzielczość do WUXGA (1920x1080) ze skalerem do 30m
• Zasilanie PoC – umożliwia współdzielenie kilku terminali tego samego zasilania, eliminując konieczność stosowania dodatkowych zasilaczy i zapewniając zasilanie poprzez kabel Cat
• USB (sygnał powrotny) – do gniazda USB odbiornika (ekran dotykowy) możemy podłączyć tablice ze sterowaniem dotykowym
• Kiedy użytkownik robi notatki na tablicy inteligentnej, odbiornik PT-PK100 odbiera ten sygnał sterujący poprzez kabel USB i odsyła go z powrotem do źródła sygnału HDMI (PC)
• RS232 (sterowanie) – PT-PK100 ma wbudowany interfejs RS232, który umożliwia połączenie z projektorem i sterowanie nim poprzez wysyłane polecenia za pośrednictwem interfejsu GUI
• IR (sterowanie podczerwienią) – wbudowany czujnik podczerwieni odbiornika zapewnia port IR OUT dla emiterów podczerwieni w celu zdalnego sterowania urządzeniami od strony odbiorczej
• W tym przykładzie dotyczącym systemów edukacyjnych wystarczy umieścić pilota na podczerwień projektora blisko czujnika podczerwieni panelu sterowania naściennego, a odpowiedni emiter podczerwieni blisko zdalnego projektora
• W ten sposób projektorem można sterować za pomocą pilota na podczerwień w oparciu o funkcję przejścia podczerwieni
• IR (uczenie się poleceń) – umożliwia użytkownikom bezpośrednie przypisanie danej funkcji na panelu sterowania i przypisanie możliwości sterowania niektórymi funkcjami pilota
• Przycisków takich jak źródło nie można przypisać
• Kontrola GUI przez sieć WWW – oprócz fizycznego sterowania z panela lub poprzez złącze RS232, jest także możliwość sterowania poprzez przeglądarkę GUI (interfejs WWW)
• Wystarczy, że podłączymy port TCP/IP w PT-PK100 do komputera za pomocą kabla Cat.5/6, a następnie dopasujemy konfigurację Ethernet, aby sterować systemem poprzez zwykłą przeglądarkę internetową
• MIC (wejście mikrofonowe) – gdy przełącznik jest w pozycji „MIC”, wejście mikrofonowe służy do podłączenia się z mikrofonem dynamicznym
• Gdy przełącznik jest w pozycji „LINE”, wejście służy do podłączenia z normalnym wyjściem audio lub mikrofonem bezprzewodowym
• Są dostępne dwa różne podłączenia dla obu tych wejść
• Połączenie niezbalansowane
• Połączenie zbalansowane
