Opis

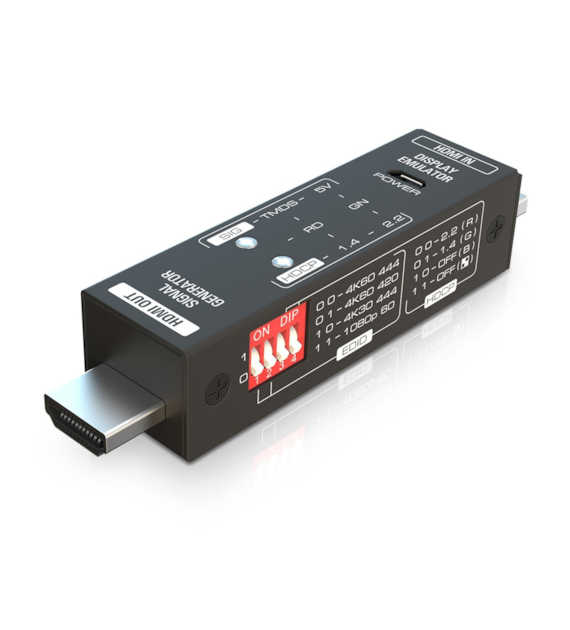

PT-TOOL-100
Narzędzie do testowania i diagnostyki problemów technicznych HDMI PT-TOOL-100 może generować sygnały testowe w celu sprawdzenia możliwości wyświetlacza, a także emulować wyświetlacz w celu analizy przychodzących sygnałów HDMI.
Narzędzie obsługuje HDMI w wersji 2.0 z maks. przepustowością 18Gbps i HDCP do wersji 2.2. Generowanie sygnału jest kontrolowane w całości na samym urządzeniu.
Wersje EDID i HDCP sygnału wyjściowego można łatwo ustawić za pomocą przełączników DIP.
Emulacja wyświetlacza umożliwia analizę przychodzącego sygnału HDMI za pomocą diod LED dla wersji HDCP oraz sygnału TMDS / 5V.
Niezwykle kompaktowa i lekka obudowa doskonale nadaje się do sprawdzania stanu instalacji bezpośrednio na miejscu.
Specyfikacja
Używany jako generator sygnału HDMI lub emulator wyświetlacza (analizator sygnału)
Zapewnia 4-pinowy przełącznik DIP do ustawiania rozdzielczości wideo i zawartości HDCP
Obsługuje wyjście wideo 4K@60Hz 4:4:4, 4K@60Hz 4:2:0, 4K@30Hz 4:4:4 lub 1080p@60Hz
Obsługuje wyjście HDCP OFF, HDCP 1.4 lub HDCP 2.2
Obsługuje cztery różne wzorce testowe dla wersji HDCP
Diody LED pokazują stan sygnału oraz HDCP
